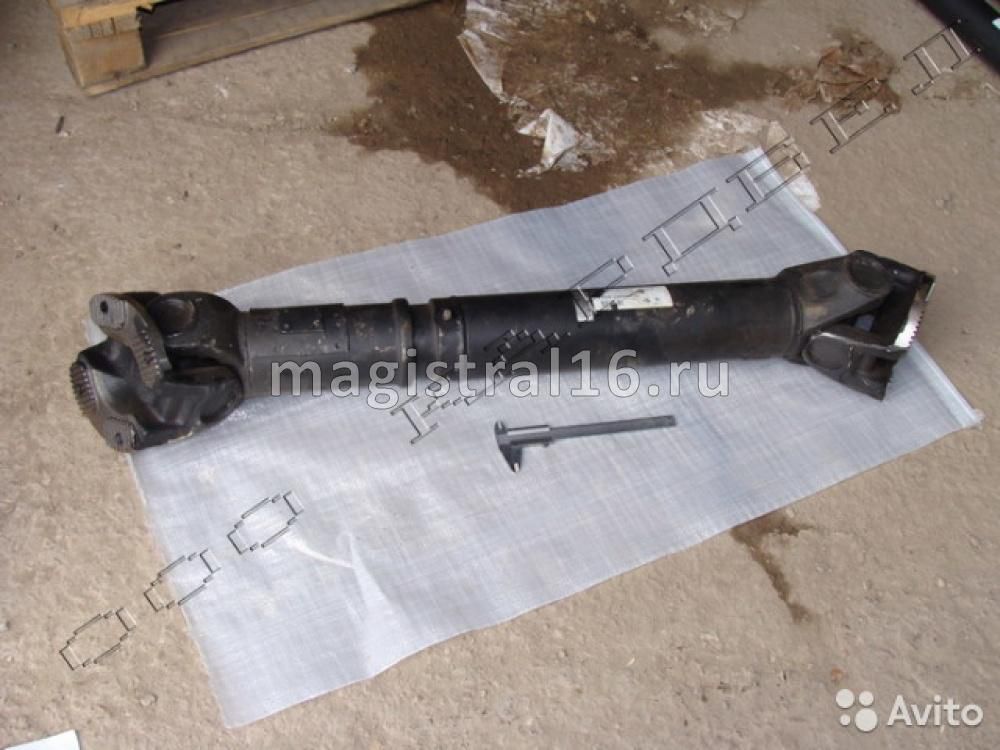

Вал карданный Камаз 53228 L=901мм

Рабочие размеры карданного вала 53228-2205011-20

Кардан 53228-2205011-20 привода среднего моста автомобилей -53228, 43118, 43501

Длина по фланцу, мм - 1022

Наибольший ход, мм - 120

Присоединительные размеры фланца, мм - 4 отверстия - D=15 на D=150, торцевые шлицы

Максимальный угол поворота в шарнире - 30 градусов

Передаваемый крутящий момент - 11800 Нм

Дисбаланс карданного вала 53228-2205011-20 - 135 гр/см

Вес кардана, кг - 41,68

Применяемые крестовины: 53205-2205023-22 (с торцевыми шлицами)



Рис.8. Вал карданный 54105-2205011-10 среднего моста -43118, 53215, -54105, 54115, 65115

- 54105-2205011-10 Вал карданный среднего моста

1 - 54105-2205015-10 Вал карданный

2 - 53205-2205026-10 Крестовина карданного вала в сборе

3 - 53205-2205042 Уплотнение подшипника

4 - 53205-2205047 Вилка скользящая

18 - 53205-2205023-20 Вилка-фланец

19 - 53205-2205034 Шайба

20 - 53205-2205040 Кольцо стопорное

21 - 53205-2205041 Кольцо стопорное

22 - 53205-2205044 Кольцо стопорное

23 - 53205-2205045 Кольцо стопорное

24 - 53205-2205046 Кольцо стопорное

25 - 53205-2205084 Кольцо уплотнительное

26 - 53205-2205085 Скребок

27 - 53205-2205087 Обойма

29 - 864006 Масленка 1.3.Ц6хр.ГОСТ 19853-74

31 - 804707АС10 Подшипник роликовый игольчатый с одним наружным кольцом (усиленный) ТУ 37.006.065-90



Рис.17. Установка карданных валов автомобилей -53215, 54115, 55111, 65115

1 - 53205-2201011-10 Вал карданный заднего моста в сборе

2 - 53215-2205011-10 Вал карданный среднего моста

2 - 54105-2205011-10 Вал карданный среднего моста

2 - 55111-2205011 Вал карданный среднего моста

3 - 251648 Гайка М14х1,5-6Н ОСТ 37.001.197-75

4 - 1/14220/31 Болт М14х1,5-6gх55

5 - 1/55406/31 Болт М12х1,25-6gх40

6 - 251647 Гайка М12х1,25-6Н ОСТ 37.001.197-97

54105-2205011-10, 54105-2205015-10, 53205-2205026-10, 53205-2205042, 53205-2205047, 53205-2205023-20, 53205-2205034, 53205-2205040, 53205-2205041, 53205-2205044, 53205-2205045, 53205-2205046, 53205-2205084, 53205-2205085, 53205-2205087, 53205-2201011-10, 53215-2205011-10, 54105-2205011-10, 55111-2205011.
