Коленвалы КамАЗ

Разновидности коленчатых валов КамАЗ

Двигатели серии КАМАЗ Евро-0 объединяют классические дизели КАМАЗ 740.10 и более новые модификации КАМАЗ 7403.10, КАМАЗ 7408. Коленчатые валы этих двигателей изготовлены из стальной поковки с последующей закалкой шеек коленчатых валов токами высокой частоты на глубину 2,5-3,5 мм. Используется сталь марки 42ХМФА, легированная хромом, алюминием, молибденом.Коленчатые валы КАМАЗ Евро-0имеют номера деталей: 740.13-1005008-20, 740.13-1005008-70, 7408.1005008-10, 740.1005008.

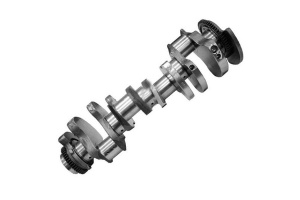

В дизелях КАМАЗ 740.10 (номера коленчатых валов КАМАЗ 740.1005008 ) масляные каналы шатныых шеек коленчатых валов закрыты заглушками. Это классическая конструкция коленчатого вала КАМАЗ, проверенная десятилетиями. В настоящее время эти коленчатые валы уже не выпускаются. Несмотря на это, благодаря высоким прочностным свойствам и низкой цене коленчатые валы КАМАЗ 740.10 Евро-0 пользуются высоким спросом и активно продаются в нашем магазине.

В дизелях КАМАЗ 7403.10, КАМАЗ 7408 коленчатые валы не имеют заглушек в масляных каналах, а сами масляные каналы выполнены косыми. Эти коленчатые валы имеют номера 740.13-1005008, 740.30-1005008, 740.30-1005008-10. Эти коленчатые валы устанавливаются и на двигатели Евро-1, поэтому "в народе" их иногда называют "Коленвал КАМАЗ Евро-1". Конструкция масляного канала - единственное отличие этих коленчатых валов КАМАЗ от коленвалов КАМАЗ Евро-0. Соответственно, они абсолютно взаимозаменяемы друг с другом. Классическая конструкция масляного канала с заглушками делает двигатель менее чувствительным к качеству ГСМ, поэтому достаточно часто вместо коленчатых валов КАМАЗ Евро-1 устанавливают неприхотливые  коленчатые валы КАМАЗ 740 (Евро-0).

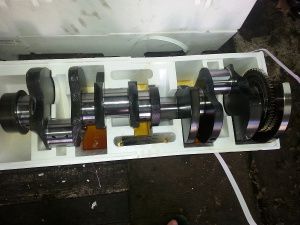

Дизели серии КАМАЗ Евро-1 объединяют двигатели КАМАЗ 740.11-240, КАМАЗ 740.13-260.На эти двигатели устанавливаются коленчатые валы "КАМАЗ Евро-1" из стальной поковки 42ХМФА, шейки закалены ТВЧ, масляные каналы выполнены косыми, без заглушек. Эти коленчатые валы имеют номера 740.13-1005008, 740.13-1005008-10. Коленчатые валы КАМАЗ Евро-1 имеют только одну модификацию. Также на эти двигатели успешно устанавливают коленчатые валы КАМАЗ 740 (Евро-0)

Двигатели серии КАМАЗ Евро-2 выпускаются с различным радиусом кривошипа. Соответственно, имеются принципиальные различия в конструкциях коленчатых валов КАМАЗ Евро-2 различных модификаций. Рассмотрим их по очереди.

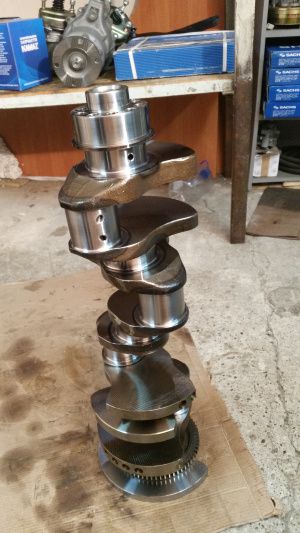

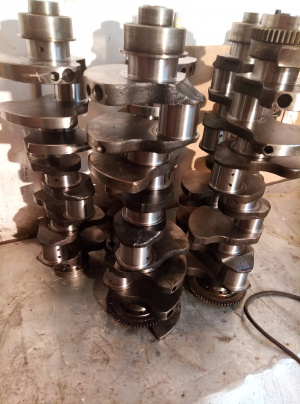

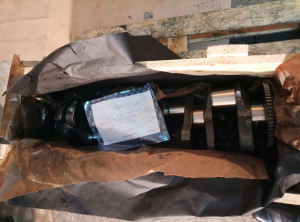

Двигатели КАМАЗ 740.30-260, 740.31-240 имеют радиус кривошипа 60 мм. Величина радиуса кривошипа маркирована R65 на боковой поверхности шестого противовеса. Могут устанавливаться два типа коленчатых валов, отличающихся крплением маховика. Вал коленчатый КАМАЗ 740.13-1005008 имеет крепление маховика на 8 болтов с резьбой М14. Коленчатый вал КАМАЗ 740.13-1005008 устанавливается на двигатели КАМАЗ 740.31-240.  Валы коленчатые КАМАЗ 740.30-1005008, 740.30-1005008-10 имеют крепление маховика на 10 болтов с резьбой М16. Эти кеоленчатые валы предназначены для установки на двигатели КАМАЗ 740.30-260. Коленчатые валы для двигателей с одинаковым радиусом кривошипа но различным креплением маховика не взаимозаменяемы.

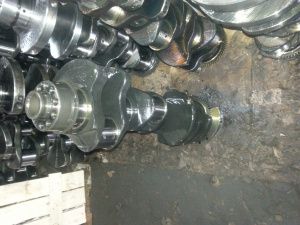

Дизели КАМАЗ 740.50-360, 740.51-320, 740.35-400, 740.37-400 имеют радиус кривошипа 65 мм.Все коленчатые валы этих двигателей имеют крепление маховика на 10 болтов с резьбой М16. Могут применяться коленчатые валы со следующими обозначениями: 740.57-1005008, 740.50-1005008, 740.60-1005008. Конструктивно все эти коленчатые валы взаимозаменяемы, однако есть отличие в технологии поверхностного упрочнения шеек коленчатыех валов. Коленчатые валы 740.57-1005008, 740.50-1005008 имеют упрочнение шеек токами высокой частоты, в то время как коленчатые валы 740.60-1005008 упрочнены азотированием. Эти две технологии принципиально различны между собой.

Закалка токами высокой частоты - классичсеский способ упрочнения коленчатых валов. Глубина закалочного слоя при этом способе составляет около 3 мм, что дает возможность получить высокую твердость поверхности на всех ремонтных размерах коленчатого вала. То есть по твердости коленчатый вал размера стандарт и коленчатый вал размера Р4 практически не будут отличаться. При закалке ТВЧ твердость поверхности коленчатого вала КАМАЗ составляет 52-62 HRC.

В последнее время ОАО "КАМАЗ" начал выпускать и азотированные валы. Азотирование - термохитмический способ упрочнения шеек коленчатых валов. Его особенность - возможность получения более высокой твердости поверхности, чем при ТВЧ, но глубина закалочного слоя существенно меньше и составляет 25-30 соток. После шлифовки азотированного вала КАМАЗ на размер 1Р встает вопрос о необходимости проведения повторного азотирования детали, что невозможно в нынешних условиях.

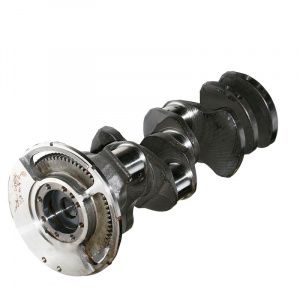

Двигатели КАМАЗ экологического класса Евро-3 достаточно разнообразны. К ним относятся модели 740.60-360, 740.61-320, 740.62-280, 740.63-400, 740.64-420, 740.65-240.

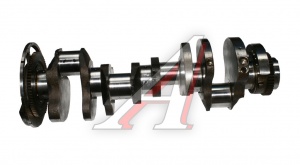

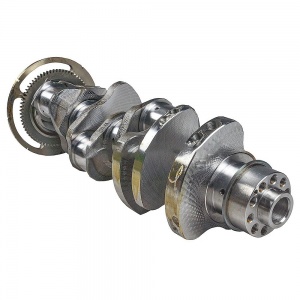

Коленчатые валы этих двигателей имеют радиус кривошипа 65 мм, крепление маховика может быть выполнено на 8 или 10 отверстий. Коленчатые валы КАМАЗ Евро-3 закалены ТВЧ. Они взаимозаменяемы с аналогичными коленчатыми валами, устанавливаемыми на двигатели КАМАЗ Евро-2. При креплении маховика 8-ю болтами с резьбой М-14, коленчатые валы КАМАЗ Евро-3 имеют каталожный номер детали 740.65-1005008. Более распространенные модификации с креплением маховика 10-ю болтами под резьбу М-16. Эти коленчатые валы КАМАЗ Евро-3 могут обозначаться номерами 740.62-10050085, 740.60-1005008, 740.71-1005008.

Для всех коленчатых валов КАМАЗ, КАМАЗ Евро выбор конструкции крепления маховика осуществляется в зависимости от устанавливаемого сцепления. Могут применяться 2 варианта. Первый вариант, это классическая комплектация двигателя КАМАЗ 142 КПП и 14 сцеплением, которые производит ОАО «КАМАЗ». В этом случае крепление маховика всегда осуществляется 8-ю болтами М14. Второй, более новый вариант - комплектация двигателя КАМАЗ КПП "ZF" и сцеплением "FSS". Так комплектуют некоторые модели двигателей КАМАЗ Евро-2 и Евро-3. В этом случае коленчатые валы этих двигателей имеют крепление маховика на 10 болтов М16.
